TFT-Austauschmonitore für Heidenhain Steuerungen


! Neu !
Edelstahltastaturen
www.va-tastatur.de












Sie sind hier: Startseite -> Monitor nach Hersteller -> Heidenhain








TFT- Ersatzmonitor 10,4" für BF120 und BF129 an TNC410, TNC416, TNC426 und TNC430

Als Ersatz für die 10,4" Monitore BF120 und BF129 kann ein SEM10-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel zu dem Originalgerät. Alternativ kann das reine Monitormodul für die Montage auf der alten Frontplatte geliefert werden.

Technische Daten
Steuerung:
Heidenhain TNC-410, TNC-416, TNC-426,
                   TNC-430
Originalmonitor: 10,4" TFT Monitor BF120 / BF129
                             ID 313 506-02
Ersatzmonitor: SEM10-F-BF120, SEM10-O-BF120
Spannungsversorgung: 24VDC
Anschluß: D-SUB62 / 62-polig, D-SUB9 (Tastatur)

Download Datenblatt:

mit Frontplatte:  SEM10-F-BF120

ohne Frontplatte:  SEM10-O-BF120





TFT- Ersatzmonitor 15" für Röhrenmonitor 15" BC120
an TNC426 und TNC430

Als Ersatz für die 15" Monitore BC120 kann ein SEM15-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel zu dem Originalgerät. Die Softkey- Tastatur wird aus der alten Front geschraubt und in der Monitorfrontplatte über  kompatiblen Befestigungspunkte befestigt.

Technische Daten
Steuerung:
Heidenhain TNC-426, TNC-430
Originalmonitor: 15" Röhrenmonitor / CRT BC-120
ID 313 037-01, ID 313 037-02
Ersatzmonitor: SEM15-F-BC120
Spannungsversorgung: 90-260VAC
Anschluß: HD-SUB15 / 15-polig 3-reihig
sichtbares Bild: 304 x 228mm (15")
Besonderheiten: spezielle Frontplatte, Originaltastatur wird in die Front eingebaut

Download Datenblatt:  SEM15-FP-BC120






TFT- Ersatzmonitor 15" für BC120 / BC125 an TNC 426 / 430 und MillPlus mit integrierter Tastatur

Als Ersatz für die 15" Bedienpanel BC-120 und BC125 kann der SEM15-F TFT-Ersatzmonitor verwendet werden. Die mechanischen Abmessungen der Befestigungen, die integrierte Tastatur und die elektrischen Anschlüsse sind kompatibel zu dem Originalgerät. Das Ersatzpanel kann 1:1 ausgetauscht werden.

Technische Daten
Steuerung:
Heidenhain TNC426/430 und Grundig MillPlus
Originalmonitor: BC120, BC120F, BC125, BC125F
ID 313 037-01, ID 313 037-02, ID 313 037-03, ID 313 037-04
Ersatzmonitor: SEM15-F- mit integrierter Tastatur
Spannungsversorgung: 100-240VDC
Anschluß: HD-SUB15 für Monitor, D-SUB9 für Tastatur
sichtbares Bild: 304 x 228mm (15")
Besonderheiten: Weitwinkel

Download Datenblatt:  SEM15-F-BC120

                                      SEM15-F-BC125-Millplus






TFT- Ersatzmonitor 15" für Bedienpanel BF150 an iTNC530

Als Ersatz für die 15" Bedienpanel BF-150 kann der SEM15-F TFT-Ersatzmonitor verwendet werden. Die mechanischen Abmessungen der Befestigungen, die integrierte Tastatur und die elektrischen Anschlüsse sind kompatibel zu dem Originalgerät. Das Ersatzpanel kann 1:1 ausgetauscht werden.

Technische Daten
Steuerung:
Heidenhain iTNC 530
Originalmonitor: BF 150 / BF155
ID 353522-02, ID 353522-03, ID 353522-04
Ersatzmonitor: SEM15-F-BF150 mit integrierter Tastatur
Spannungsversorgung: 24VDC
Anschluß: D-SUB44 für Monitor, D-SUB9 für Tastatur
sichtbares Bild: 304 x 228mm (15")
Besonderheiten: Weitwinkel

Download Datenblatt:  SEM15-F-BF150





TFT- Ersatzmodul 15" für Bedienpanel BF150 / BF155 an iTNC530

Als Ersatz für die 15" TFT-Monitore in den Bedienpanel BF-150 und BF-155 kann ein SEM15-O TFT-Ersatzmonitor verwendet werden. Die mechanischen Abmessungen der Befestigungen und die elektrischen Anschlüsse sind kompatibel zu dem Originalgerät. Das Ersatzmodul wird rückseitig auf die vorhandene Frontplatte geschraubt.

Technische Daten
Steuerung:
Heidenhain iTNC 530
Originalmonitor: BF 150 / BF 155
ID 353522-02, ID 353522-03, ID 353522-04
Ersatzmonitor: SEM15-O-BF150
Spannungsversorgung: 24VDC
Anschluß: D-SUB44 für Monitor, D-SUB9 für Tastatur
sichtbares Bild: 304 x 228mm (15")
Besonderheiten: Weitwinkel

Download Datenblatt:  SEM15-O-BF150

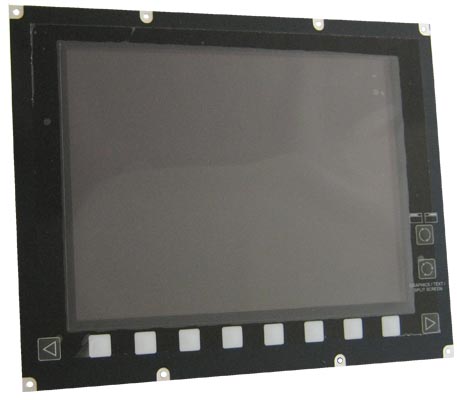

TFT- Ersatzmonitor 15" für BC110 / BC110F an TNC406, TNC407, TNC410, TNC415, TNC425, TNC426

Als Ersatz für die 14" Monitore BC-110 und 12" TFT-Monitore BC-110F kann ein SEM15-F TFT-Ersatzmonitor mit Frontplatte mit integrierter Tastatur verwendet werden. Die Monitore sind mechanisch und elektrisch 100% kompatibel zum Originalgerät.

Technische Daten
Steuerung:
Heidenhain TNC-406, TNC-407, TNC-415, TNC-425, TNC426
Originalmonitor: 14" Röhrenmonitor MC14018U-780B, ID 260520-01, 12" TFT ID 374964-01
Ersatzmonitor: SEM15-F-BC110
Spannungsversorgung: 90-260VAC
Anschluß: D-SUB15 Stecker 2-reihig, HD-SUB15 3 reihig
sichtbares Bild: 304 x 228mm (15")
Besonderheiten: ca. 10-20% größere Sichtfläche durch Verwendung eines 15" TFT-Displays

Download Datenblatt:  SEM15-F-BC110




TFT- Ersatzmonitor 12" für Röhrenmonitor 14" BC110 an TNC406, TNC407, TNC410, TNC415, TNC425, TNC426

Als Ersatz für die 14" Monitore BC-110 und BC-125 kann ein SEM12-K TFT-Ersatz- monitor mit Frontplattenadapter, der die Krümmung der Röhre nachbildet, verwendet werden. Die Befestigungspunkte des Monitors sind kompatibel mit denen der Röhre, die Originalfront mit den Tastaturen bleibt unverändert, es wird nur das Anzeigegerät getauscht.

Technische Daten
Steuerung:
Heidenhain TNC-406, TNC-407, TNC-415, TNC-425, TNC426
Originalmonitor: 14" Röhrenmonitor / CRT BC110, MC14018U-780B
Ersatzmonitor: SEM12-K-BC110
Spannungsversorgung: 90-260VAC
Anschluß: D-SUB15 Stecker 2-reihig
sichtbares Bild: 245 x 182mm (12")
Besonderheiten: entspiegelte Schutzscheibe, seitliche Befestigungswinkel

Download Datenblatt:  SEM12-K-BC110




TFT- Ersatzmonitor 12" für Röhrenmonitor 14" Grundig MillPlus

Als Ersatz für die 14" Monitore  an der Steuerung Mill-Plus kann ein SEM12-K TFT-Ersatzmonitor mit Frontplattenadapter, der die Krümmung der Röhre nachbildet, verwendet werden. Die Befestigungspunkte des Monitors sind kompatibel mit denen der Röhre, die Originalfront mit den Tastaturen bleibt unverändert, es wird nur das Anzeigegerät getauscht.


Technische Daten
Steuerung:
Grundig MillPlus
Originalmonitor: 14" Röhrenmonitor / CRT MC14018U-780B
Ersatzmonitor: SEM12-K-MillPlus
Spannungsversorgung: 90-260VAC
Anschluß: HD-SUB15 / 15-polig 3-reihig, D-SUB15 Buchse 2-reihig
sichtbares Bild: 304 x 228mm (15")
Besonderheiten: entspiegelte Schutzscheibe, seitliche Befestigungswinkel

Download Datenblatt:  SEM12-K-MillPlus





TFT- Ersatzmonitor 12" für Röhrenmonitor 12" BE212 an TNC246, TNC306, TNC335, TNC360 und Maho CNC-234

Als Ersatz für die monochromen 12" Monitore BE-212 kann ein SEM12-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel
zu dem Originalgerät. Zwei Regler für Helligkeit und Kontrast sind in der Frontplatte integriert.

Technische Daten
Steuerung:
Heidenhain TNC-246, TNC-306, TNC-335, TNC-360, Maho CNC234
Originalmonitor: 12" monochrom Röhrenmonitor / CRT BE-212
Ersatzmonitor: SEM12-F-BE212
Spannungsversorgung: 12VDC (über Signalleitung) oder 90-260VAC
Anschluß: D-SUB15 / 15-polig 2-reihig
sichtbares Bild: 245 x 182mm (12")
Besonderheiten: Frontseitig Regler Helligkeit / Kontrast, entspiegelte Schutzscheibe

Download Datenblatt:  SEM12-F-BE212



TFT- Ersatzmonitor 10,4" für Röhrenmonitor 12" BE132
an Maho CNC-232

Als Ersatz für die monochromen 12" Monitore BE-132 kann ein SEM10-K TFT-Ersatzmonitor mit Frontplattenadapter, der die Krümmung der Röhre nachbildet, verwendet werden. Die Befestigungspunkte des Monitors sind kompatibel mit denen der Röhre.

Technische Daten
Steuerung:
Maho CNC232
Originalmonitor: 12" monochrom Röhrenmonitor / CRT BE-132
Ersatzmonitor: SEM10-K
Spannungsversorgung: 12VDC (über Signalleitung)
Anschluß: Platinensteckverbinder (Edge-Connector)
sichtbares Bild: 211 x 158mm (10,4")
Besonderheiten: steuerungsspezifischer Steckverbinder, entspiegelte Schutzscheibe

Download Datenblatt:  SEM10-K-BE132



TFT- Ersatzmonitor 12" für Röhrenmonitor 12" BE311 an TNC223

Als Ersatz für die monochromen 12" Monitore BE-311kann ein SEM12-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel
zu dem Originalgerät. Zwei Regler für Helligkeit und Kontrast sind in der Frontplatte integriert.

Technische Daten
Steuerung:
Heidenhain TNC-223
Originalmonitor: 12" monochrom Röhrenmonitor / CRT BE-311
Ersatzmonitor: SEM12-F-BE311
Spannungsversorgung: 12VDC (über Signalleitung)
Anschluß: Centronics 24-polig
sichtbares Bild: 245 x 182mm (12")
Besonderheiten: Frontseitig Regler Helligkeit / Kontrast, entspiegelte Schutzscheibe

Download Datenblatt:  SEM12-F-BE311



TFT- Ersatzmonitor 12" für Röhrenmonitor 12" BE211 und BE411 an TNC155

Als Ersatz für die monochromen 12" Monitore BE-211 und BE-411 kann ein SEM12-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel
zu dem Originalgerät. Zwei Regler für Helligkeit und Kontrast sind in der Frontplatte integriert.

Technische Daten
Steuerung:
Heidenhain TNC-155
Originalmonitor: 12" monochrom Röhrenmonitor / CRT BE-211, BE-411
Ersatzmonitor: SEM12-F-BE411
Spannungsversorgung: 12VDC (über Signalleitung) oder 90-260VAC
Anschluß: D-SUB15 / 15-polig 2-reihig
sichtbares Bild: 245 x 182mm (12")
Besonderheiten: Frontseitig Regler Helligkeit / Kontrast, entspiegelte Schutzscheibe

Download Datenblatt:  SEM12-F-BE211-BE411



TFT- Ersatzmonitor 12" für Röhrenmonitor 12" BE412 an TNC355

Als Ersatz für die monochromen 12" Monitore BE-412 kann ein SEM12-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel
zu dem Originalgerät. Zwei Regler für Helligkeit und Kontrast sind in der Frontplatte integriert.

Technische Daten
Steuerung:
Heidenhain TNC-355
Originalmonitor: 12" monochrom Röhrenmonitor / CRT BE-412
Ersatzmonitor: SEM12-F-BE412
Spannungsversorgung: 12VDC (über Signalleitung) oder 90-260VAC
Anschluß: D-SUB15 / 15-polig 2-reihig
sichtbares Bild: 245 x 182mm (12")
Besonderheiten: Frontseitig Regler Helligkeit / Kontrast, entspiegelte Schutzscheibe

Download Datenblatt:  SEM12-F-BE412



TFT- Ersatzmonitor 12" für Röhrenmonitor 12" BE511
an TNC332 und TNC 335

Als Ersatz für die monochromen 12" Monitore BE-511 kann ein SEM12-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel
zu dem Originalgerät. Zwei Regler für Helligkeit und Kontrast sind in der Frontplatte integriert.

Technische Daten
Steuerung:
Heidenhain TNC-332, TNC 335
Originalmonitor: 12" monochrom Röhrenmonitor / CRT BE-511
Ersatzmonitor: SEM12-F-BE511
Spannungsversorgung: 12VDC (über Signalleitung) oder 90-260VAC
Anschluß: D-SUB15 / 15-polig 2-reihig
sichtbares Bild: 245 x 182mm (12")
Besonderheiten: Frontseitig Regler Helligkeit / Kontrast, entspiegelte Schutzscheibe

Download Datenblatt:  SEM12-F-BE511



TFT- Ersatzmonitor 8,4" für 9" Röhrenmonitor BE110, BE111 und BE135 an TNC135, TNC145, TNC150 und TNC151

Als Ersatz für die 9" Monitore BE-111 und BE-135 kann ein SEM8-F TFT-Ersatzmonitor mit Frontplatte verwendet werden. Die mechanischen Abmessungen der Frontplatte und die elektrischen Anschlüsse sind kompatibel zu dem Originalgerät.

Technische Daten
Steuerung:
Heidenhain TNC-135, TNC-145, TNC-150, TNC-151
Originalmonitor: 9" Röhrenmonitor / CRT BE111 und BE135
Ersatzmonitor: SEM8-F-Heidenhain
Spannungsversorgung: 12VDC (über Signalleitung)
Anschluß: 24-poliger Centronix Stecker
sichtbares Bild: 171 x 128mm (8,4")
Besonderheiten: steuerungsspezifischer Steckverbinder, entspiegelte Schutzscheibe

Download Datenblatt:  SEM8-F-Heidenhain



Hinweis: Namen, Markennamen, Typenbezeichnungen und Warenzeichen sind Eigentum der jeweiligen Besitzer und werden nur als Hinweis aufgeführt.
